焊接設計應考慮母材之可焊性、焊材與母材之匹配、焊接效率、焊接方式、焊道尺寸、焊接變形及接合板挫屈等因素。

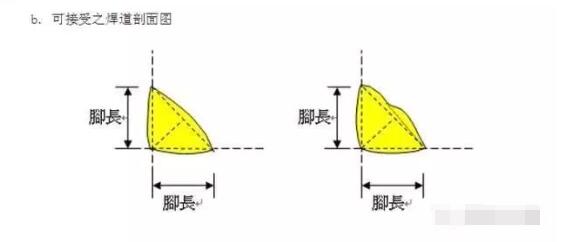

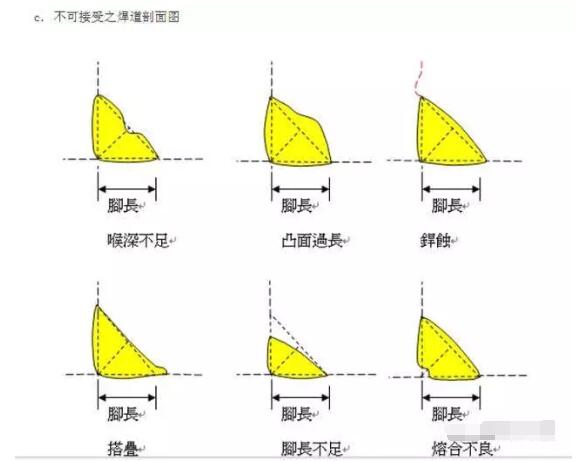

舉填角焊道為例來說明，根據美國焊接協會鋼結構焊接法規(AWSＤ１.１)之規定，填角焊道分為三類，包括理想之焊道、可接受之焊道寬度以及不可接受之焊道，其中不正確的焊道尺寸包括填角焊道之喉深不足、凸面過長、焊蝕、搭迭、腳長不足與熔合不良。

美國焊接協會鋼結構焊接法規與我國鋼構造建筑物鋼結構設計技術規范也都規定填角焊道之最小尺寸如表4所示。

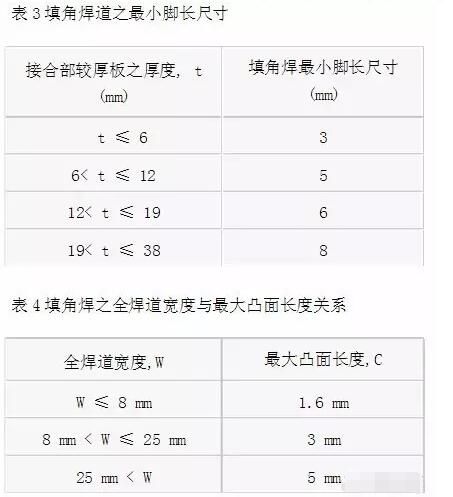

填角焊最小腳長尺寸是由接頭之兩部分中較厚板來決定，但不得大于較薄板之厚度。若超出則應有充分之預熱，以確保焊接之質量。如經應力計算需要時，焊接尺寸可大于接合部之薄板厚度。表3提供各種板厚之填角焊最小腳長尺寸，表4顯示填角焊之全焊道寬度與最大凸面長度之關系。
